產品型號：CBFx–2***/2***F**
產品名稱：齒輪泵
CBFx系列齒輪泵泵體采用高強度航空鋁合金材質，耐壓能力強，結構簡單、重量輕、壽命長，廣泛應用于自卸車的液壓系統中。

型號說明
CB Fx – 2* **/2*** F * *
① ② ③ ④ ⑤ ⑥
①齒輪泵 ②系列代號 ③公稱排量
④油口連接形式： F–法蘭連接(可不標) L–螺紋連接(可不標)
⑤軸伸形式：P–平鍵 H–矩形花鍵 K–公制漸開線花鍵 K1–英制漸開線花鍵
⑥旋向：右旋（省略） L–左旋

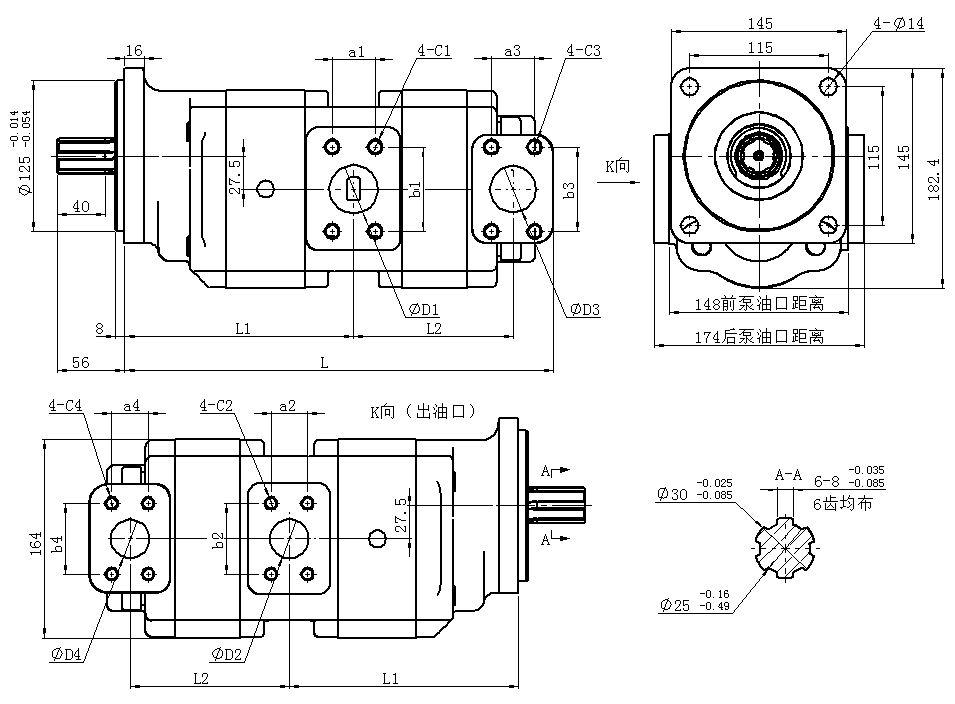

外形尺寸（圖示旋向?yàn)樽笮?/p>

性能參數

型號	公稱排量 ml/r	壓力（MPa）		轉速（r/min）		法蘭聯接								D1	D2	D3	D4	L1	L2	L
		額定	最高	額定	最高	C1	C2	C3	C4	a1*b1	a2*b2	a3*b3	a4*b4
CBFx-2040/2040	40/40	20	25	2000	2500	M10深20	M10深20	M10深20	M10深20	58.7*30.2	52.4*26.2	58.7*30.2	52.4*26.2	32	25	32	25	156	110	299
CBFx-2050/2050	50/50																	161	115	310
CBFx-2063/2025	63/25											52.4*26.2	47.6*22.3			25	20	169	102	304
CBFx-2063/2032	63/32																	169	106	308
CBFx-2063/2040	63/40											58.7*30.2	52.4*26.2			32	25	169	110	312
CBFx-2063/2050	63/50																	169	115	317
CBFx-2063/2063	63/63																	169	123	325
CBFx-2080/2025	80/25					M12深20				69.9*35.7	58.7*30.2	52.4*26.2	47.6*22.3	38	32	25	20	178	102	313
CBFx-2080/2032	80/32																	178	106	318
CBFx-2080/2040	80/40											58.7*30.2	52.4*26.2			32	25	178	110	321
CBFx-2080/2050	80/50																	178	115	327
CBFx-2080/2063	80/63																	178	123	334
CBFx-2100/2025	100/25									77.8*42.9		52.4*26.2	47.6*22.3	50	32	25	20	190	102	325
CBFx-2100/2032	100/32																	190	106	329
CBFx-2100/2040	100/40											58.7*30.2	52.4*26.2			32	25	190	110	333
CBFx-2100/2050	100/50																	190	115	338
CBFx-2100/2063	100/63																	190	123	346
CBFx-2100/2080	100/80							M12深20				69.9*35.7	58.7*30.2			38	32	190	132	355
